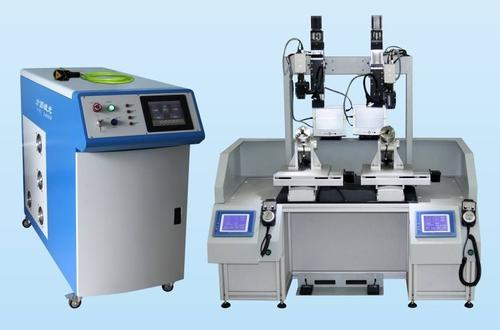

激光焊接机有哪些部分组成

激光焊接机，又常称为激光焊机、镭射焊机，是激光材料加工用的机器。工作原理激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池。它是一种新型的焊接方式。

第一部分：激光焊接主机

主要产生用来焊接的激光束，由电源、激光发生器、光路部分、控制系统等主要部分组成。

第二部分:冷却系统

冷却系统为激光发生器提供冷却功能，一般配1-5匹功率的水循环冷水机。

第三部分:激光焊接自动工作台

该系统用来实现激光焊接中，激光光束按特定的要求按焊接轨迹移动，实现激光的自动焊接功能，一般有工件运动。

第四部分:工装夹具

一般在激光焊接加工过程中，激光焊接工装夹具主要用来固定焊接的工件，并使之可以重复装卸，重复定位，以利于激光的自动焊接。因而工装夹具是激光焊接生产中必不可少的设备之一，尤其是在批量的生产中，工装夹具是否设计到位，将直接影响到生产的效率和成品率。

第五部分：观察系统

一般激光焊接机需配备观察系统，可以对工件进行实时显微观察，用于在编制焊接程序时利于精确定位和在焊接过程中检验焊接效果，一般配置CCD显示系统。
